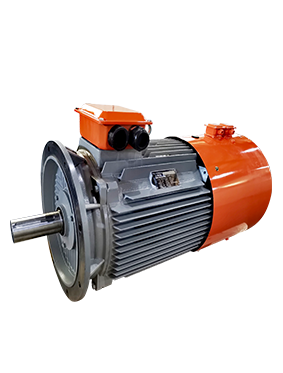

CB系列永磁同步电机

CB系列永磁同步电机

  • 所属分类:永磁同步电动机
  • 浏览次数:
  • 发布日期:2020-10-13
  • 产品概述
  • 技术参数


产品概述

CB系列永磁同步电机为目前替代三相异步电机节能增效的合适配置产品,在集成了同步电机伺服功能的基础上,并能与原标准(Y1/Y2)系列异步电机安装尺寸通用,为客户提供了更为高效、节能、完整的更新换代产品。我司所有CB系列永磁同步电机均已获得一级永磁能效认证。

CB系列永磁同步电机主要优势为:

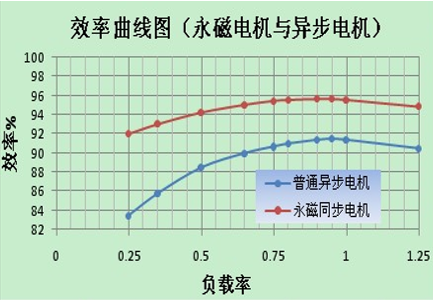

高效率:CB系列永磁同步电机在同功率同转速下均能达到异步电机一级能效,其外特性效率曲线相比三相异步电机,在轻载时效率值要高于异步电机20%以上。

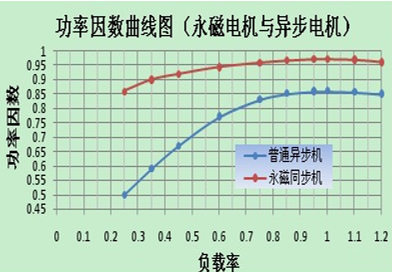

高功率因数:CB系列永磁同步电机不需要励磁转子,效率高、功率因数高,且功率因数高低可以调节,不受电机极数的限制。相较之下,异步电机由于本身的励磁特点,会随着极数的增加导致功率因数越来越低。


高功率密度:CB系列永磁同步电机会随着效率的增高,相应地损耗降低,同时电机温升减小,在同等机座下,功率均比异步电机大一倍;

调试简单:由于CB系列永磁同步电机参数不受电机极数的限制,增加了机械传动系统设计的灵活性,运行时无转差,调速性能更好。

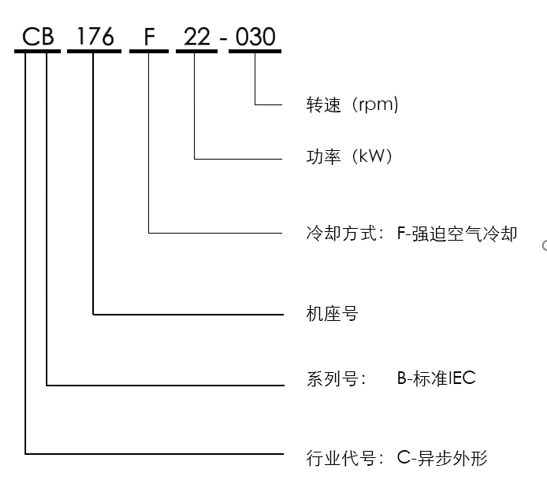

型号说明


举例说明:

CB176F22-030

机座号:176

冷却方式:风冷

功率:22kW

转速:3000RPM


四、技术参数及尺寸

CB系列750rpm

CB系列1000rpm

CB系列1500rpm

CB系列3000rpm(附技术参数及尺寸表格,外形尺寸图)

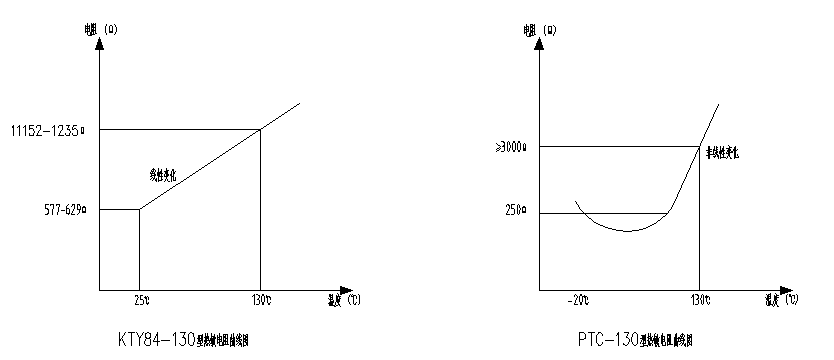

五、温度保护

1、电机内温度保护标准配置:无

2、可选配置: PTC130、KTY84、PT100温度热敏开关


六、编码器配置

1. 德能电机使用标准反馈装置是旋变编码器(赢双、多么川); 附图


2. 同时也可配置增量编码器(莱卡、欧姆龙)。附图



七、接线端子

● 电机接线盒内端子布局以实物为准。

● 连接电机的电源线不宜过细、过长。电机应妥善接地。

● 电机应严格按所提供的电源和编码器接线图接线。

● 连接电源,驱动器与电机,使电机空转,电机的转向从轴伸端视之为顺时针(正转)。

接线示意图:电源接线端子:U、V、W对应蓝、红、黄;

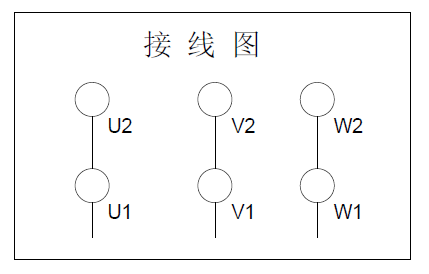

1、CB系列电机接线定义图:


2、CB系列电机冷却风扇接线定义图:

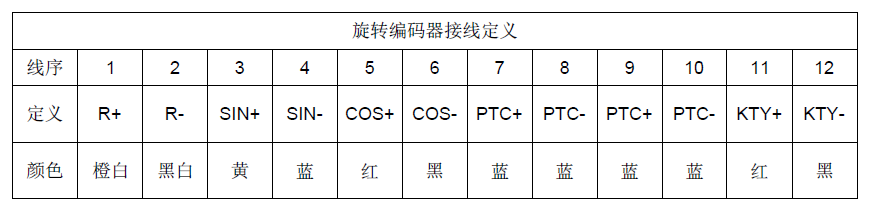

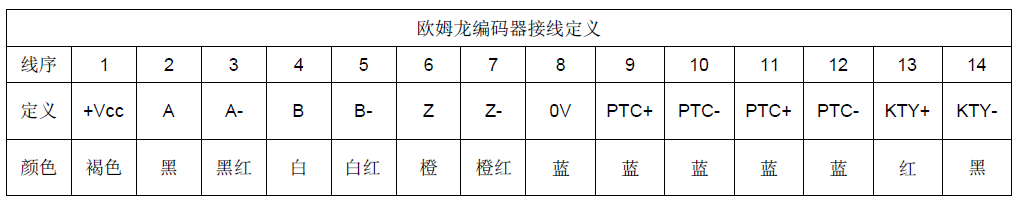

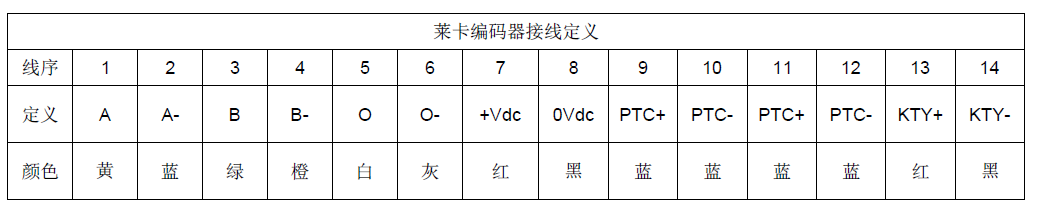

3、CB系列温度传感器及编码器接线定义图:


八、运行与维护

1. 电机使用的环境温度为-15~40℃,海拔不超过1000m。防尘、防水要求必须与电机外壳防护等级一致。

2. 环境条件:工作环境气压:86-106kPa,储存环境温度:-40~50 ℃工作环境温度:-15~40 ℃空气相对湿度:储存环境相对湿度:≤93%,工作环境相对湿度:40~80%(不凝露) 。

3. 电机不得用于含有易燃性气体、化学腐蚀性气体或其它有害气体的环境中。

4. 电机表面应定期清理,经常保持清洁,保证进、出风口及风道不被堵塞。

5. 保持电机内部的清洁,不允许有水滴、油污及杂物落入电机内部。

6. 电机在运行中若发现异常,如异常声音、过热、焦味,应立即停机检查,待故障排除后方可使用。

7. CB系列永磁同步电机260机座以下采用封闭轴承,在使用寿命期内不必更换润滑脂,260机座以上采用开放式轴承,需要定期注油,详见电机标签。

8. 为保证电机的正常运行,应对油封(与轴接合面)定期加少量抗磨机油,采用耐高温油脂效果更好;同时,应根据实际情况对电机进行定期检查。

9. 电机在仓库中搁置不用时,应妥善包装、存放,并保持通风干燥,以免电机受潮、锈蚀。如果贮存的环境中有冷凝现象,应定期排水。

九、电机型号选型表

见附件
