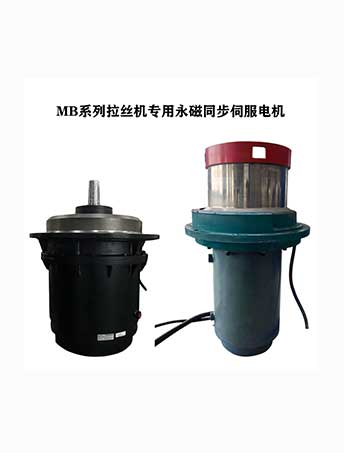

永磁力矩专用电主轴MB系

永磁力矩专用电主轴MB系

  • 所属分类:永磁同步电动机
  • 浏览次数:
  • 发布日期:2023-12-05
  • 产品概述

永磁同步电机原理介绍:

永磁同步电机是由永磁体励磁产生同步旋转磁场的同步电机,永磁体作为转子产生旋转磁场,三相定子绕组在旋转磁场作用下通过电枢反应,感应三相对称电流。

此时转子动能转化为电能,永磁同步电机作发电机(generator)用;此外,当定子侧通入三相对称电流,由于三相定子在空间位置上相差120,所以三相定子电流在空间中产生旋转磁场,转子旋转磁场中受到电磁力作用运动,此时电能转化为动能,永磁同步电机作电动机(motor)用。

永磁同步电机的定子与异步电机相同,三相绕组间隔120°角,均匀布置。

1、定子的特征参数包括绕组相数(一般单相,三相和多相),绕组槽数。

2、绕组槽数的定义,定子槽数的一半,除以定子相数与转子极数的乘积。按照每个定子槽容纳的绕组线圈数量不同,永磁电机可以划分成整数槽绕组和分数槽绕组。

3、分数槽绕组,意味着可能有属于不同相的绕组被放置在同一个定子槽里。相对于整数槽绕组,分数槽绕组,除了绝缘要求比较高以外,其余都是优点。

4、定子铁芯上需要开挖的槽数量减少,节省了空间留给绕组使用,同时简化加工过程;每个槽容纳多个极数,减少工作过程中,槽与槽之间的过度部分产生的冲击震动,改善励磁波形。
